Энергоэффективные электродвигатели

• повысить КПД двигателя на 2-5%;
• снизить потребление электроэнергии;
• увеличить срок жизни двигателя и смежного с ним оборудования;
• повысить коэффициент мощности;
• улучшить перегрузочную способность;
• повысить устойчивость двигателя к тепловым нагрузкам и к изменениям условий эксплуатации.

Габаритные, установочные и присоединительные размеры энергоэффективных двигателей соответствуют габаритным, установочным и присоединительным размерам двигателей основного исполнения.

Энергоэффективные электродвигатели EFF1 - трехфазные асинхронные односкоростные электродвигатели с короткозамкнутым ротором.

Энергоэффективные электродвигатели - это электродвигатели общепромышленного назначения, у которых суммарные потери мощности не менее, чем на 20% меньше суммарных потерь мощности двигателей с нормальным КПД той же мощности и частоты вращения.

Основные характеристики

Класс энергоэффективности Eff 1 отвечает стандарту IE2

Технические характеристики энергоэффективных двигателей представлены в таблице:

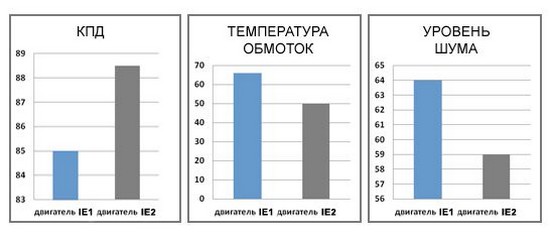

Сравнение характеристик:

Асинхронные электродвигатели с короткозамкнутым ротором составляют в настоящее время значительную часть среди всех электрических машин, более 50% потребляемой электроэнергии приходится именно на них. Почти невозможно найти сферу, где бы они ни использовались: электроприводы промышленного оборудования, насосы, вентиляционная техника и многое другое. Причем и объем технологического парка, и мощности двигателей постоянно растут.

Энергоэффективные двигатели серии АИР…Э конструктивно выполнены как трехфазные асинхронные односкоростные двигатели с короткозамкнутым ротором и соответствуют ГОСТ Р51689-2000.

Энергоэффективный двигатель серии АИР…Э имеет повышенный КПД за счет следующих системных улучшений:

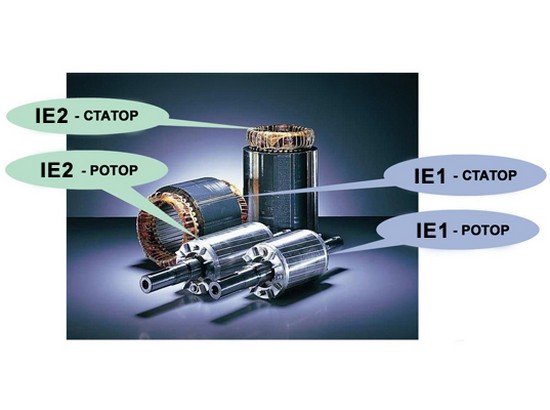

1. Увеличена масса активных материалов (медной обмотки статора и холоднокатаной стали в пакетах статора и ротора);
2. Применяются электротехнические стали с улучшенными магнитными свойствами и уменьшенными магнитными потерями;
3. Оптимизированы зубцово-пазовая зона магнитопровода и конструкция обмоток;
4. Использована изоляция с повышенной теплопроводностью и электрической прочностью;
5. Уменьшен воздушный зазор между ротором и статором с помощью высокотехнологичного оборудования;
6. Использована специальная конструкция вентилятора для снижения вентиляционных потерь;
7. Применяются подшипники и смазки более высокого качества.

Новые потребительские свойства энергоэффективного двигателя серии АИР…Э базируются на конструктивных усовершенствованиях, где особое место уделено защите от неблагоприятных условий и повышенной герметизации.

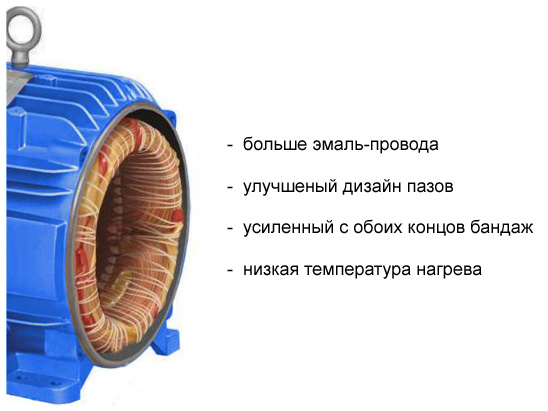

Так, конструктивные особенности серии АИР…Э позволяют свести к минимуму потери в обмотках статора. Благодаря низкой температуре обмотки электродвигателя продлевается и срок службы изоляции.

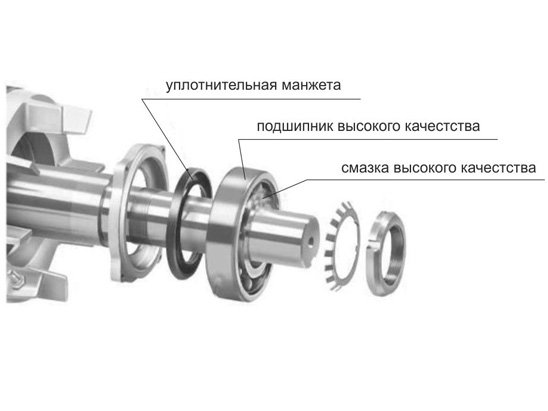

Дополнительный эффект дает уменьшение трения и вибрации, а значит и перегрева, за счет применения высококачественной смазки и подшипников, в том числе более плотного подшипникового замка.

Ещё один аспект, связанный с более низкой температурой работающего двигателя, это возможность эксплуатации при более высокой температуре окружающей среды или возможностью снижения расходов, связанных с внешним охлаждением работающего двигателя. Это также ведет к снижению затрат на электроэнергию.

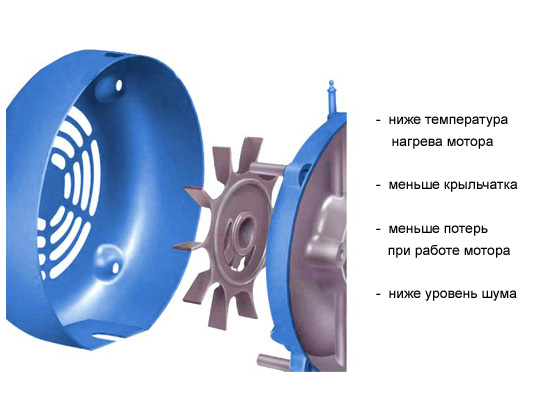

Одно из важных преимуществ нового энергоэффективного двигателя – сниженный уровень шума. В электродвигателях класса IE2 использованы не столь мощные и более тихие вентиляторы, что также играет роль в улучшении аэродинамических свойств и снижении вентиляционных потерь.

Минимизация капитальных и эксплуатационных затрат являются ключевыми требованиями к промышленным энергоэффективным электродвигателям. Как показывает практика, срок компенсации из-за разницы цен при приобретении более совершенных асинхронных электродвигателей класса IE2 составляет до 6 месяцев только за счет снижения эксплуатационных расходов и потребления меньшего количества электроэнергии.

Снижение расходов при замене двигателя на энергоэффективный:

АИР 132М6Э ( IE2) Р2=7,5кВт; КПД=88,5%; Iн=16,3А; cosφ=0,78
АИР132М6 ( IE1) Р2=7,5кВт; КПД=86,1%; Iн=17,0А; cosφ=0,77

Потребляемая мощность: P1=Р2/КПД
Нагрузочная характеристика: 16 часов в день = 5840 часов в год
Ежегодная экономия расходов на электроэнергию: 1400 кВт/час

При переходе на новые энергоэффективные двигатели учитываются:

• возросшие требования к экологическим аспектам;
• требования к уровню энергоэффективности и эксплуатационным характеристикам продукции;
• класс энергоэффективности IE2 наряду с возможностями экономии действует как унифицированный «знак качества» для потребителя;
• финансовый стимул: возможность снизить энергопотребление и эксплуатационные расходы комплексные решения: энергоэффективный двигатель + эффективная система управления (регулируемый привод) + эффективная система защиты = наилучший результат.

Преимущества

• Обеспечивают снижение суммарных потерь мощности не менее чем на 20% по отношению к двигателям с нормальным КПД той же мощности и частоты вращения;
• Повышенный КПД в режиме частичной нагрузки (на 1,8 - 2,4%);

Имеют улучшенные эксплуатационные характеристики:

• Блее устойчивы к колебаниям в сети;
• Меньше перегрев, меньше энергопотери;
• Работают с пониженным уровнем шума;
• Повышенная надежность и увеличенный срок службы;
• При более высокой закупочной стоимости (на 15-20% по сравнению со стандартным), ЭЭД окупают доп.затраты за счет снижения энергопотребления уже за 500-600 часов эксплуатации;
• Снижение общих эксплуатационных расходов.

Таким образом, энергоэффективные двигатели – это двигатели повышенной надежности для предприятий, ориентированных на энергосберегающие технологии.

Показатели энергоэффективности электродвигателей АИР…Э соответствуют ГОСТ Р51677-2000 и международному стандарту IEC 60034-30 по классу энергоэффективности IE2.
