Комплексное снабжение предприятий

Электродвигатели асинхронные с фазным ротором

Цена по запросу
Узнать цену

Заказать Электродвигатели асинхронные с фазным ротором

Трехфазные асинхронные электродвигатели с фазным ротором серии 5АНК

Основные технические характеристики:

  • Электродвигатели 5АНК выполнены в закрытом обдуваемом исполнении;
  • Режим работы - S1-S8;
  • Напряжение питания 220В/380В, 380/660В при частоте 50 и 60 Гц;
  • Степень защиты базового исполнения - IP 23;
  • Типы климатического исполнения - У и Т.

Трехфазные асинхронные электродвигатели с фазным ротором серии 5АНК применяются для привода механизмов (агрегатов) как с тяжелыми, так и с плавными, ступенчатыми условиями пуска.

Использование данного типа электрических двигателей актуально для приводов вентиляторов, компрессоров, металлорежущего и кузнечно-прессового и металлорежущего оборудования, а также вентиляторов, компрессоров и т.д.

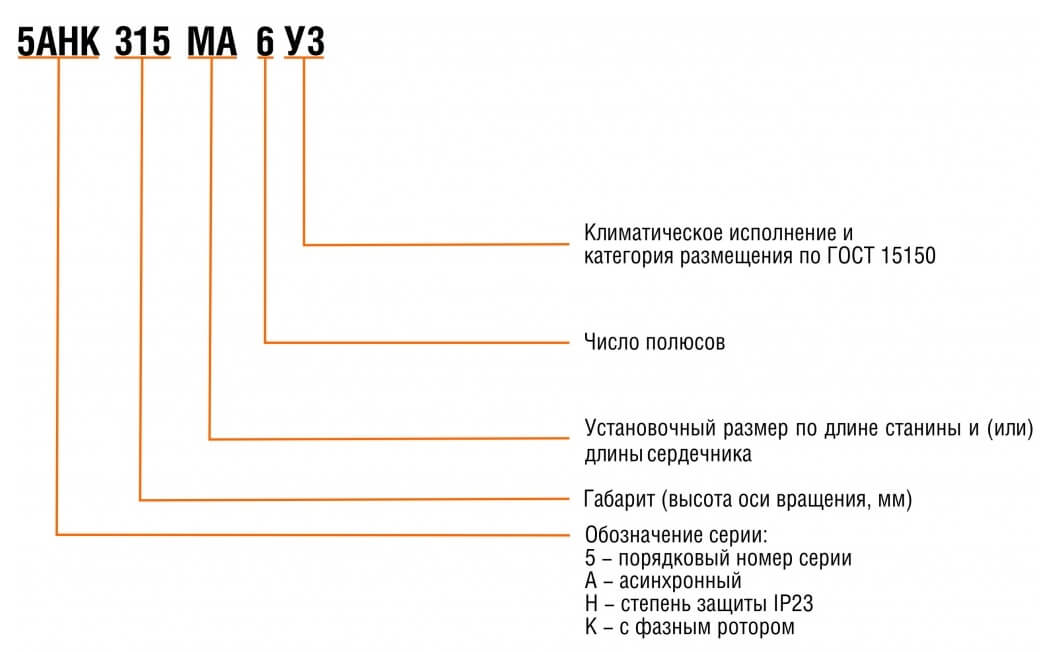

Структура условного обозначения

Тип Pн,кВт I, А Частота вращения, об/мин* КПД, % cosφ Мm/Мн U ротора, В I ротора, А Шум, дБ Момент инерции ротора, кг*м2 Масса, кг**
2р=4
5AHK200L4 37 71 1448 89 0,88 3 316 74 91 2,21 350
5АНК200М4 30 58 1439 89 0,88 3 255 76 91 1,82 300
5АНК200МА4 45 87 1442 89 0,88 2,5 240 120 94 2,6 380
5АНК200МВ4 55 105 1448 90 0,88 2,5 288 121 94 2,96 400
5АНК225М4 55 106 1439 90 0,88 2,5 287 118 94 2,96 400
5AHK250S4 75 142 1453 90,5 0,89 2,6 450 104 97 5,35 470
5АНК250М4 90 168 1457 91 0,89 2,6 525 107 97 6 550
5AHK280S4 110 202 1458 91,5 0,89 3 349 196 100 9,1 700
5АНК280М4 132 239 1463 92,5 0,89 3 419 194 100 10,39 750
5АНК315S4 160 290 1465 92,5 0,87 2,7 340 281 87 4,2 950
5АНК315МА4 185 330 1465 92,8 0,87 2,9 381 292 87 4,7 1050
5АНК315МВ4 200 359 1470 93,3 0,87 2,9 440 270 87 5,1 1150
5АНК315МС4 220 390 1475 93,3 0,87 2,7 470 279 90 5,6 1250
2р=6
5АНК200М6 18,5 39 949 86,5 0,81 2,8 187 65 85 2,17 320
5AHK200L6 22 46 955 87,5 0,82 2,8 224 63 85 2,55 350
5АНК225МА6 30 60 955 87,5 0,85 2,2 227 86 88 3,24 370
5АНК225МВ6 37 74 964 89 0,85 2,2 287 82 88 3,74 400
5AHK250S6 45 88 966 89 0,85 2,2 320 90 91 6,61 480
5АНК250М6 55 106 967 89,5 0,85 2,2 361 98 91 7,52 500
5АНК250МА6 75 150 968 91 0,85 2,4 455 103 91 9,26 550
5AHK280S6 75 147 967 90,5 0,88 2,5 388 118 94 11,52 660
5АНК280М6 90 167 972 91 0,89 2,5 482 118 94 14,05 800
5АНК315S6 110 208 975 92,5 0,86 2 246 279 87 5,3 950
5АНК315МА6 132 261 972 92,8 0,86 2,2 306 260 87 6,1 1100
5АНК315МВ6 160 302 980 93,3 0,86 2,2 359 275 90 7,5 1250
2р=8
5АНК200М8 15 37 706 85 0,73 2,2 153 64 84 2,14 300
5AHK200L8 18,5 44 712 86 0,73 2,2 187 64 84 2,52 350
5АНК225МА8 22 49 710 86 0,78 2 161 90 84 3,16 350
5АНК225МВ8 30 66 713 87 0,79 2 200 97 87 3,62 400
5AHK250S8 37 79 715 87,5 0,79 2 218 110 87 6,42 450
5АНК250М8 45 96 720 88,5 0,79 2 264 109 90 7,33 500
5АНК250МВ8С 55 121 723 89 0,76 2,2 308 109 90 9,02 550
5AHK280S8 55 114 723 89 0,82 2,2 279 125 90 10,55 700
5АНК280М8 75 153 725 90 0,82 2,2 359 131 93 13,71 800
5AHK315S8 90 177 725 92 0,79 2 267 206 90 6,1 1000
5АНК315МА8 110 216 725 92,5 0,79 2,2 340 195 90 6,8 1150
5АНК315МА8С 115 230 725 92,5 0,79 2,2 355 196 90 7,3 1150
5АНК315МВ8С 130 256 730 92,8 0,79 2,2 416 188 90 8,6 1200
5АНК315МВ8 132 257 730 92,8 0,79 2,2 417 190 90 00 00 1200
2р=10
5AHK315S10 55 120 580 90 0,74 2,3 210 162 85 5,1 930
5AHK315S10C 65 142 580 90 0,74 2,3 240 165 85 5,6 950
5АНК315МА10 75 163 580 91,5 0,74 2,3 288 160 85 6,4 1090
5АНК315МВ10 90 192 580 91,5 0,75 2,4 345 158 85 7,6 1160
5АНК315МВ10С 95 200 580 91,5 0,75 2,4 345 168 85 7,6 1160

Габаритные и установочно-присоединительные размеры



Тип

Полюсов

Габаритные размеры

Установочные и присоединительные размеры

d30

L30

h31

b10

L10

L31

d1

L1

b1

h8

h

d10

b11

L11

h10

AC

L

HD

A

B

C

D

E

F

G

H

K

AB

BB

HA

5АНК200М 4,6,8 465 920 495 318 267 133 60 140 18 53 200 19 400 353 25
5АНК200L 4,6,8 465 960 495 318 305 133 60 140 18 53 200 19 400 391 25
5АНК225М 4,6,8 520 1060 545 356 311 149 65 140 18 58 225 19 450 393 28
5АНК250S 4,6,8 550 1110 600 406 311 168 75 140 20 67,5 250 24 510 417 30
5АНК250М 4,6,8 550 1150 600 406 349 168 75 140 20 67,5 250 24 510 455 30
5АНК280S 4,6,8 610 1310 655 457 368 190 80 170 22 71 280 24 570 581 35
5АНК280М 4,6,8 610 1310 655 457 419 190 80 170 22 71 280 24 570 581 35
5АНК315S 4,6,8,10 665 1435 740 508 406 216 90 170 25 81 315 28 628 661 40
5АНК315МА 4,6,8,10 665 1620 740 508 457 216 90 170 25 81 315 28 628 754 40
5АНК315МВ 4,6,8 665 1620 740 508 457 216 90 170 25 81 315 28 628 754 40
5АНК315МВ 10 665 1620 740 508 457 21 6 90 170 25 81 315 28 628 754 40
5АНК315МС 4,6,8,10 665 1620 740 508 457 216 90 170 25 81 315 28 628 754 40


ВАЖНО: все указанные размеры являются справочной характеристикой. ГК ПРАКТИК оставляет за собой право вносить изменения в конструкцию электродвигателя. При этом, фактические габаритные и присоединительные размеры могут отличаться от значений на сайте или в каталоге, однако такие отличия не повлияют на эксплуатационные характеристики оборудования.
