Двухпостовой дизельный сварочный генератор TSS DUAL DWG-500
Мощность и области применения
Двухпостовой дизельный сварочный генератор предназначен для организации сварочных работ в полевых условиях, на стройплощадках и в цехах, где нет возможности применить сварочные аппараты, питающиеся от сети переменного тока. Суммарный сварочный ток 500А.
Дизельный агрегат может использоваться как источник электроэнергии 400В/230В. Номинальная выходная мощность генератора 22 кВт.
Надежность работы
Двухпостовой сварочный агрегат представляет собой прочную рамную конструкцию, на которой смонтирован дизельный двигатель водяного охлаждения, генератор, сварочный модуль, панель управления и шумозащитный кожух.
В раму встроен топливный бак увеличенного размера. Объем топливного бака 85 л. Расход топлива 7 л/ч. Стальной кожух надежно защищает двигатель, генератор, панель управления а также другие детали конструкции от воздействия погодных условий окружающей среды и возможных механических повреждений.
Одновременное питание электропотребителей и сварочный процесс
Одновременное использование двух постов на разных сварочных токах и режимах. 500А суммарный ток сварки.
22 кВт – номинальная мощность
25 кВт максимальная выходная мощность для питания электропотребителей
Объем бака 85 л, расход 7 л/ чаc
12 часов автономной работы на одном баке, при максимальной мощности
Сварочные функции на оба поста:
MMA, CELLULOSE, Lift TIG DC, FCAW, CAG-A
Сварка электродами с различным металлургическим типом покрытия
Сварки во всех пространственных положениях в т.ч. вертикальным швом на спуск
Все приборы для контроля сварочных процессов и работы двигателя на одной панели управления
Выбор типов внешних характеристик осуществляется переключателем, расположенным на лицевой панели управления
Сварочный агрегат представляет собой прочную рамную конструкцию, на которой смонтирован дизельный двигатель водяного охлаждения, генератор, сварочный модуль, панель управления и шумозащитный кожух. В раму встроен топливный бак увеличенного размера. Стальной кожух надежно защищает двигатель, генератор, панель управления а также другие детали конструкции от воздействия погодных условий окружающей среды и возможных механических повреждений.
ПРЕИМУЩЕСТВА
- Одновременное питание электропотребителей и сварочный процесс
- Одновременное использование двух постов на разных сварочных токах и режимах. 500А суммарный ток сварки
- 25 кВт максимальная выходная мощность для питания электропотребителей, 22 кВт – номинальная мощность
- 12 часов автономной работы на одном баке, при максимальной мощности. Объем бака 85 л, расход 7 л/ час
- Наличие малогабаритных дистанционных регуляторов сварочного тока, обеспечивающих возможность регулирования тока, не обрывая дуги
- Сварка электродами с различным металлургическим типом покрытия
- Сварки во всех пространственных положениях в т.ч. вертикальным швом на спуск
- Регулировка внешних вольтамперных характеристик и динамических свойств источников, в зависимости от типа покрытия электрода, при сварке различных слоев шва и в разных пространственных положениях
- Выбор типов внешних характеристик осуществляется переключателем, расположенным на лицевой панели управления
- Все приборы для контроля сварочных процессов и работы двигателя на одной панели управления
Сварочные функции на оба поста:
- MMA (ручная дуговая сварка)
- CELLULOSE (сварка труб электродами с целлюлозным видом покрытия на спуск)
- Lift TIG DC (аргонодуговая сварка на постоянном токе, зажигание дуги касанием)
- FCAW (полуавтоматическая сварка порошковой проволокой)
- CAG-A (воздушно-дуговая строжка угольным электродом)
Таблица. Распределение мощности на сварку и генератор
|
Пост A, Сварочный ток(A) |
Пост A, Напряжение (В) |
Пост A Потребление мощности генератора (кВт) |
Пост B, Сварочный ток(A) |
Пост B, Напряжение (В) |
Пост B Потребление мощности генератора (кВт) |
Пост A и B одновременно, оставшаяся выдаваемая мощность генератора (кВт) |
|
100 |
24 |
3 |
100 |
24 |
3 |
19 |
|
150 |
26 |
4,8 |
150 |
26 |
4,8 |
15,4 |
|
200 |
28 |
6,7 |
200 |
28 |
6,7 |
11,6 |
|
250 |
30 |
9 |
250 |
30 |
9 |
7 |
|
300 |
32 |
11,5 |
300 |
32 |
11,5 |
2 |
|
350 |
34 |
14,5 |
350 |
34 |
14,5 |
/ |
|
400 |
36 |
17,5 |
/ | |||
|
450 |
38 |
20,5 |
/ | |||
|
500 |
40 |
24 |
/ |

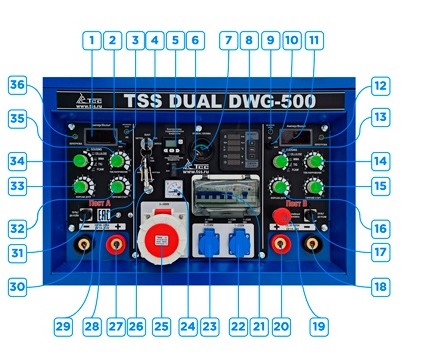

1. Дисплей тока/напряжения
2. Выключатель VRD
3. Индикатор VRD
4. Ключ запуска
5. Контроллер подогревателя жидкости
6. Питание подогревателя жидкости
7. Указатель уровня топлива
8. Многофункциональный дисплей:
- обороты двигателя
- давление масла
- температура охлаждающей жидкости
- заряд аккумулятора
- счетчик моточасов
9. Индикатор VRD
10. Выключатель VRD
11. Дисплей тока/напряжения
12. Аварийный индикатор
13. Переключатель режимов сварки
14. Регулятор сварочного тока/напряжения
15. Регулятор Горячего старта
16. Регулятор Форсажа дуги
17. Разъём для подключения пульта ДУ ММА - Панель управления Двухпостовой дизельный сварочный генератор TSS DUAL DWG-500
18. Клемма «-» поста В
19. Кнопка аварийной остановки
20. Клемма «+» поста В
21. Главный автомат защиты
22. 1-фазная розетка (АС 230В)
23. Силовая 1-фазная розетка (АС 230В)
24. Вольтметр
25. 3-фазная розетка (АС 400В)
26. Подогрев масла
27. Клемма «+» поста А
28. Контакт заземления
29. Переключатель Холостого хода/Нагрузки
30. Клемма «-» поста А
31. Разъём для подключения пульта ДУ ММА
32. Регулятор Горячего старта
33. Регулятор Форсажа дуги
34. Переключатель режимов сварки
35. Регулятор сварочного тока/напряжения
36. Аварийный индикатор
|
Автомат защиты |
Да |
|
Блок зарядки АКБ |
Да |
|
Вид топлива |
дизель |
|
Выход 12V (Ампер) |
нет |
|
Габаритные размеры (Д;Ш;В; мм) |
1680x820x1010 |
|
Габаритные размеры упаковки (Д;Ш;В; мм) |
1815х950х1105 |
|
Гарантия, срок (мес) |
24 месяцев/2000 моточасов |
|
Диаметр порошковой проволоки, мм |
1,6 / 2,0 |
|
Диаметр электрода, мм |
1,6-10 |
|
Дисплей сварочного тока |
Да |
|
Дистанционная регулировка тока |
Да |
|
Ёмкость масляной системы (л) |
8 |
|
Коэффициент мощности |
0.8 |
|
Масса, кг |
750 |
|
Модель двигателя |
Weichai WP2.3D33E200 |
|
Мощность двигателя, кВт/л.с. |
30 ( макс. 33 ）/ 41 ( макс 45) |
|
Мощность максимальная, кВА |
31.2 |
|
Мощность максимальная, кВт |
25 |
|
Мощность номинальная, кВА |
27.5 |
|
Мощность номинальная, кВт |
22 |
|
Напряжение (В) |
400/230 |
|
Напряжение холостого хода, В |
74 |
|
Номинальный ток (А) |
50.5 |
|
Объём топливного бака (л) |
85 |
|
Останов по низкому давлению масла |
Да |
|
Предпусковой подогреватель |
Да |
|
Приборы контроля |
Уровень топлива, температура антифриза, давление масла, заряд батареи, счетчик моточасов |
|
Рабочий объём двигателя (л) |
2.3 |
|
Расход топлива л/час |
7 |
|
Регулятор напряжения |
AVR |
|
Рекомендуемый тип масла |
SAE 15W40/10W30 |
|
Род сварочного тока |
Постоянный |
|
Сварочный ток поста "А", А |
30-300 |
|
Сварочный ток поста "В", А |
30-500 |
|
Сварочный ток постов "А" и "В", А |
30-300 |
|
Серия |
Сварочный агрегат |
|
Степень защиты |
IP23 |
|
Тип двигателя |
Вертикальный, рядный, 4-тактный, с водяным охлаждением |
|
Тип запуска |
Электростарт |
|
Упаковка |
Фанерный ящик |
|
Уровень шума (dB/7м) |
83 |
|
Установленный аккумулятор Ah/V |
75/12 |
|
Частота вращения коленвала (об/мин) |
1500 |
|
Частота, Гц |
50 |
|
Электрическая мощность, кВт |
22 |
|
Вес брутто (кг) |
760 |
Двигатели Weichai
|
Модель |
Weichai WP2.3D33E200 |
|
Мощность номинальная, кВт |
30 |
|
Мощность максимальная, кВт |
33 |
|
Частота вращения двигателя, об/мин |
1500 |
|
Рабочий объём двигателя (л) |
2.3 |
|
Тактность двигателя |
4 |
|
Количество цилиндров |
4 |
|
Расположение цилиндров |
рядное |
|
Диаметр цилиндра (мм) |
89 |
|
Ход поршня (мм) |
92 |
|
Степень сжатия в цилиндрах |
17.5:1 |
|
Регулятор оборотов |
электронный |
|
Ёмкость масляной системы (л) |
8 |
|
Рекомендуемый тип масла |
SAE 15W40/10W30 |
|
Напряжение бортового электрооборудования, (В) |
12 |
|
Пусковое устройство (стартер) |
12/3,5 |
|
Система впуска воздуха |
с турбонаддувом |
|
Удельный расход масла (г/кВт*ч) |
0.4 |
|
Удельный расход топлива (г/кВт*ч) |
225 |
|
SAE (маховик / картер маховика) |
4/7,5 |
|
Масса, кг |
280 |
|
Вес брутто (кг) |
281 |
- Кабельный штекер -4 шт.
- Держатель электрода 500-800 А - 2 шт.
- Клемма заземления 500А - 2 шт.
- Штепсельная вилка 1~/230В 16A - 2 шт.
- Штепсельная вилка 3~/400В - 1 шт.
- MMA пульт ДУ для поста В (500А, 30 м) - 1 шт.
- MMA пульт ДУ для поста А (350А, 30 м) - 1 шт.
- Фильтр масляный – 1 шт.
- Фильтр топливный – 1 шт.
- Фильтр воздушный – 1 шт.
- Ремень вентилятора – 1 шт.
